Veel producten om ons heen worden dagelijks blootgesteld aan wisselende temperaturen. Van smartphones tot elektronica en buitenmachines: ze ondergaan allemaal verwarming en afkoeling tijdens hun levensduur. Deze temperatuurschommelingen lijken op het eerste gezicht heel normaal. Maar na verloop van tijd kunnen ze de prestaties van producten sterk beïnvloeden en ervoor zorgen dat ze minder goed gaan functioneren. Daarom moeten fabrikanten weten hoe een specifiek product onder dergelijke omstandigheden zal presteren. Hier komt de temperatuurcyclustest (TCT) om de hoek kijken. Als deze testterminologie nieuw voor u is, klinkt het misschien wat technisch. Maar deze gedetailleerde gids over de temperatuurcyclustest (TCT) zal het u gemakkelijker maken. Ik zal bespreken wat TCT is, hoe het werkt en waarom het belangrijk is. Laten we dus aan de slag gaan.
Wat is een temperatuurwisseltest (TCT)? Een overzicht
Een temperatuurwisseltest (TCT) is een betrouwbaarheidstest waarmee wordt gecontroleerd hoe goed een product reageert op herhaaldelijke blootstelling aan hoge en lage temperaturen. Tijdens de test wordt het product herhaaldelijk verwarmd en afgekoeld in een gecontroleerde testkamer. Daarna gaat de fabrikant na of het product nog steeds functioneert of defect raakt.
Simpel gezegd helpt TCT fabrikanten om de werkelijke sterkte van een product te achterhalen. Er zijn verschillende producten, met name elektronische apparaten, die zeer gevoelig zijn voor temperatuurschommelingen. Een kleine temperatuurschommeling kan hun prestaties beïnvloeden en tot storingen leiden. Maar met behulp van TCT krijgen fabrikanten inzicht in deze verborgen problemen. Vervolgens kunnen ze een product produceren dat in de praktijk betrouwbaarder is.
Eigenlijk zetten de materialen van een product lichtjes uit als het opwarmt. Wanneer het afkoelt, krimpen ze weer. Deze kleine veranderingen vinden elke keer plaats als de temperatuur verandert. In het begin hebben ze misschien geen invloed op de betrouwbaarheid van het product. Na vele cycli belasten ze het product echter en veroorzaken ze verborgen problemen, zoals scheuren, losse verbindingen of beschadigde onderdelen. TCT helpt deze problemen vroegtijdig aan het licht te brengen. Het wordt toegepast in de automobielindustrie, de lucht- en ruimtevaart, de medische sector en vele andere industrieën.

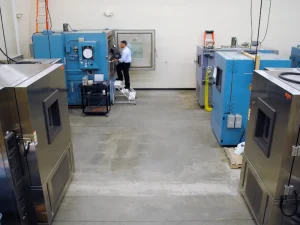

Waarom zijn temperatuurschommelingstests belangrijk?
Zoals u ziet, worden producten niet altijd op plaatsen met dezelfde temperatuur gebruikt. Ze kunnen tijdens het gebruik erg heet worden en afkoelen wanneer ze worden uitgeschakeld. Ook worden ze blootgesteld aan weersinvloeden buitenshuis. Dit opwarmen en afkoelen herhaalt zich keer op keer gedurende de hele levensduur van het product.
In eerste instantie leiden deze temperatuurschommelingen niet direct tot een verslechtering van de prestaties van het product. Maar na herhaalde cycli verzwakken ze het product wel degelijk en kunnen ze zelfs tot defecten leiden. TCT helpt fabrikanten echter te bepalen of een product deze herhaalde schommelingen aankan. Ze brengen verborgen problemen in producten aan het licht die met geen enkele andere test gemakkelijk te detecteren zijn.
Fabrikanten signaleren de werkelijke problemen nu in een vroeger stadium. Daardoor kunnen ze het product verbeteren voordat het bij de klanten terechtkomt. Dit betekent dat deze test het product ook betrouwbaarder en veiliger maakt. Het verkleint de kans op onverwachte storingen en verlaagt de reparatie- en garantiekosten. Klanten kunnen nu met een gerust hart vertrouwen op dat product.

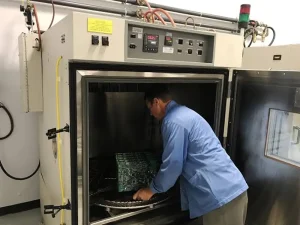

Hoe werkt een temperatuurschommelingstest? Stapsgewijze uitleg
Nu heb je een basisidee van wat een TCT is en waarom deze zo belangrijk is. Toch? Vervolgens is het goed om te weten dat deze test niet zomaar willekeurig wordt uitgevoerd. In plaats daarvan verloopt de test op een gecontroleerde, stapsgewijze manier. Laten we, voor een beter begrip, eens dieper ingaan op hoe een TCT-test precies werkt en hoe deze wordt uitgevoerd.
Stap 1: Het testmonster voorbereiden
De allereerste stap bij TCT is het voorbereiden van het monster dat getest gaat worden. Voordat het de testkamer ingaat, controleren de ingenieurs of het monster schoon, compleet en in goede staat is. Ze zorgen er ook voor dat dit monster nog geen beschadigingen of scheuren vertoont. In deze fase kan het product worden opgemeten, gefotografeerd of getest om de toestand ervan vast te leggen. Deze gegevens helpen de ingenieurs om het product vóór en na de temperatuurcycli te vergelijken.
Stap 2: Plaats het monster in de testkamer
Zodra het monster klaar is, plaats je het in de temperatuur testkamer. Dit is een speciale machine waarmee op gecontroleerde wijze zowel zeer hoge als zeer lage temperaturen kunnen worden gecreëerd. Het monster wordt dus zo geplaatst dat alle delen ervan gedurende de hele test aan dezelfde testomstandigheden worden blootgesteld. Er wordt ook op gelet dat het monster niet te dicht bij de wanden van de kamer wordt geplaatst. Er moet voldoende ruimte zijn zodat de lucht vrij kan circuleren. Dit zorgt ervoor dat het hele product gelijkmatig opwarmt en afkoelt.
Stap 3: Stel de boven- en ondergrenzen voor de temperatuur in
Nadat het monster correct in de testkamer is geplaatst, kun je niet meteen met de test beginnen. Je moet eerst de boven- en ondergrenzen voor de temperatuur instellen. Deze temperatuurgrenzen worden gekozen op basis van de verwachte gebruiksomgeving van het product. Sommige van deze grenzen worden iets extremer ingesteld dan de omstandigheden waarmee het product in de praktijk te maken zal krijgen. Maar let op: de verwarming en koeling mogen niet te hoog zijn. Voor het juiste temperatuurbereik volgen fabrikanten doorgaans de industrienormen of productspecificaties.
Stap 4: Verwarm het monster
Nadat u de temperatuurbereiken hebt ingesteld, zal de testkamer begint het product te verwarmen tot de geselecteerde hoge temperatuur. De temperatuur wordt op een gecontroleerde manier verhoogd, niet in één keer. Naarmate het product warmer wordt, beginnen de materialen binnenin lichtjes uit te zetten. Hierdoor ontstaat er een kleine spanning tussen de onderling verbonden onderdelen. Deze spanning is de oorzaak van de verminderde prestaties van het product. Het monster wordt gedurende een bepaalde tijd op hoge temperatuur gehouden. Deze houdtijd geeft de ingenieur een realistisch beeld van het gedrag van het product bij hoge temperaturen.
Stap 5: Laat het monster afkoelen
Het monster heeft nu lange tijd op een hoge temperatuur gestaan. Toch? Vervolgens is het tijd om het aan een lage temperatuur bloot te stellen. De testkamer begint het monster af te koelen tot de gekozen lage temperatuur. Zodra het vereiste temperatuurbereik is bereikt, beginnen de materialen in het product lichtjes te krimpen. Deze krimp oefent opnieuw spanning uit op verschillende interne onderdelen van het product. Bij deze lage temperatuur wordt het monster opnieuw gedurende een vastgestelde periode gehouden.
Stap 6: Herhaal meerdere temperatuurcycli
Na de eerste cyclus van verwarmen en afkoelen stopt het proces hier niet. In plaats daarvan wordt het monster herhaaldelijk blootgesteld aan verwarmings- en afkoelingscycli. Waarom? Omdat één enkele cyclus niet voldoende is om de werkelijke sterkte van een product te bepalen. Daarom wisselt de testkamer voortdurend van lage naar hoge en van hoge naar lage temperatuur. Dit gaat door gedurende duizend of honderden cycli. Elke verwarmings- en afkoelingscyclus zorgt voor een kleine extra belasting van het product. Na verloop van tijd kan dit leiden tot minuscule scheurtjes, losse soldeerverbindingen en beschadigde afdichtingen als het product van slechte kwaliteit is.
Stap 7: Het monster inspecteren en beoordelen
Na de temperatuurcyclus wordt het testexemplaar uiteindelijk uit de testkamer gehaald. Vervolgens onderzoeken ingenieurs het op zichtbare tekenen van schade, zoals scheuren, losse onderdelen, kromtrekken en gebroken afdichtingen. Daarna testen ze de prestaties door het product te gebruiken en te observeren hoe het reageert. Ten slotte worden alle testresultaten vastgelegd en geanalyseerd. Als het product na herhaalde cycli geen slijtage vertoont en goed presteert, is het geslaagd voor de test. Als er echter tekenen van defecten optreden, wordt het afgekeurd. Fabrikanten kunnen het dan opnieuw produceren of het ontwerp verbeteren.
Temperatuurcyclusproef versus thermische schokproef: wat is het verschil?
Zowel temperatuurcycli als thermische schokken testen hoe producten reageren op wisselende temperaturen. Daarom raken veel mensen in de war en gaan ze ervan uit dat het om vergelijkbare tests gaat. In werkelijkheid zijn er echter grote verschillen tussen deze twee tests. Bij temperatuurcycli wordt het product geleidelijk verwarmd en afgekoeld. Deze test geeft het monster de tijd om zich aan elke temperatuur aan te passen.
Dit betekent dat de TCT-test vooral bedoeld is om te beoordelen hoe een product reageert op herhaalde temperatuurschommelingen, maar dan over een lange periode. De test helpt in feite bij het opsporen van problemen die zich langzaam ontwikkelen, zoals materiaalmoeheid, kleine scheurtjes of verzwakte verbindingen. Bij een thermische schoktest daarentegen wordt het product zeer snel blootgesteld aan afwisselend extreem hoge en extreem lage temperaturen.
Het product krijgt hierdoor geen tijd om zich aan te passen, maar wordt snel blootgesteld aan plotselinge temperatuurschommelingen. Een thermische schoktest controleert dus of een product deze plotselinge temperatuurschommelingen kan doorstaan zonder defect te raken. Daarom heeft elk van deze tests zijn eigen specifieke doel. Fabrikanten kiezen de test op basis van de omstandigheden waarmee het product tijdens het daadwerkelijke gebruik waarschijnlijk te maken zal krijgen.
Factoren die van invloed kunnen zijn op de resultaten van temperatuurschommelingstests
De resultaten van een temperatuurwisseltest zijn niet alleen afhankelijk van de test zelf. Er zijn namelijk tal van andere factoren die van invloed kunnen zijn op hoe een product zich daadwerkelijk gedraagt bij wisselende temperaturen. Kennis van deze factoren is van cruciaal belang voor het beoordelen van de betrouwbaarheid van een product. Hieronder volgen enkele factoren die van invloed kunnen zijn op de resultaten van een temperatuurwisseltest.
- Soort materiaal: De eerste factor die van invloed is op hoe het reageert op temperatuurschommelingen, is het soort materiaal. Wanneer een product warm wordt, zetten de materialen uit. Wanneer het koud wordt, krimpen ze. Niet alle materialen zetten echter in dezelfde mate uit en krimpen in dezelfde mate. Dit verschil heeft een directe invloed op de resultaten.
- Productontwerp: Ten tweede heeft ook het productontwerp invloed op het TCT-resultaat. Een goed ontworpen product zorgt ervoor dat warmte en kou gelijkmatiger worden verdeeld. Dit vermindert onnodige spanning en draagt bij aan de goede prestaties van het product. Een slecht ontwerp kan daarentegen leiden tot plekken waar spanning zich ophoopt.
- Productiekwaliteit: De productiekwaliteit is net zo belangrijk als het ontwerp. Als het product is vervaardigd uit hoogwaardige materialen, is de kans groter dat het de test doorstaat. Maar een slechte productie leidt tot zwakke plekken die tijdens de test zullen bezwijken.
- Temperatuurbereiken: De juiste instelling van het temperatuurbereik heeft een directe invloed op de TCT-resultaten. Een groter temperatuurbereik belast het product zwaar en leidt tot variaties in het resultaat. Als het temperatuurbereik echter te laag is, geeft de test niet de werkelijke sterkte van het product weer.
- Luchtvochtigheid: Soms wordt naast temperatuurschommelingen ook vochtigheid aan de test toegevoegd. Vocht leidt in principe tot roest en corrosie in het product. Wanneer temperatuurschommelingen en vochtigheid samenwerken, krijgen producten te maken met zwaardere omstandigheden. Dit helpt fabrikanten om de betrouwbaarheid van het product beter te begrijpen.
Conclusie
De temperatuurwisseltest is een van de belangrijkste onderdelen in tal van sectoren. Deze test laat zien hoe een product reageert op wisselende temperatuuromstandigheden. In dit artikel heb ik alles besproken wat je moet weten over de TCT. Bij deze test wordt het testmonster bijvoorbeeld eerst in de testkamer geplaatst. De kamer wisselt voortdurend tussen lage en hoge temperaturen.
Door deze voortdurende cycli krimpt en zet het binnenste deel van het product uit. Zo kan een fabrikant nagaan of een product deze veranderingen kan weerstaan. Als dat het geval is, wordt het product als betrouwbaar beschouwd voor daadwerkelijk gebruik. Als er echter scheuren of beschadigingen worden geconstateerd, wordt het product verbeterd. Dit betekent dat TCT de daadwerkelijke sterkte van het product bevestigt en plotselinge defecten en ernstige ongevallen voorkomt.
