Manche Produkte funktionieren bei normalen Temperaturen einwandfrei. Bei plötzlichen Temperaturschwankungen kommt es jedoch zu Beeinträchtigungen. Elektronik, Automobilteile und Batterien sind typische Beispiele für Produkte, die von diesem Problem betroffen sind. Haben Sie sich schon einmal gefragt, wie Hersteller sicherstellen, dass ihre Produkte auch unter solchen Temperaturbedingungen einwandfrei funktionieren? Die Antwort liegt in Thermoschockkammern. Diese Spezialgeräte testen ein Material sowohl in zu kalten als auch in zu heißen Umgebungen. Sie helfen Herstellern dabei, die tatsächlichen Stärken ihrer Produkte zu erkennen. Bei der Suche nach einer Thermoschockkammer stößt man in der Regel auf 2-Zonen- und 3-Zonen-Modelle. Sie sehen vielleicht gleich aus, unterscheiden sich in Wirklichkeit jedoch erheblich. Also: 2-Zonen- vs. 3-Zonen-Thermoschockkammern – welche ist die zuverlässigere? Wenn Sie es nicht wissen, machen Sie sich keine Sorgen! In diesem Leitfaden werde ich beide Thermoschockkammern direkt miteinander vergleichen. Also legen wir los.
2-Zonen- vs. 3-Zonen-Thermoschockkammern: Die wichtigsten Unterschiede
Bei der Thermoschockprüfung wird ein Werkstoff oder ein Produkt von einer heißen in eine kalte Umgebung und von einer kalten in eine heiße Umgebung überführt. Zweifellos prüfen sowohl 2-Zonen- als auch 3-Zonen-Thermoschockkammern ein Material hinsichtlich dieser Wechsel. Allerdings tun sie dies auf unterschiedliche Weise. Was unterscheidet sie also tatsächlich voneinander? Schauen wir uns die wichtigsten Unterschiede zwischen den beiden an.

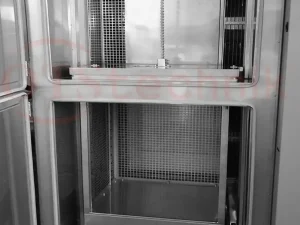

1. Kammerauslegung und Zonenanordnung
Der erste wesentliche Unterschied zwischen 2-Zonen- und 3-Zonen-Kammern besteht in ihrem Aufbau. Bei einer 2-Zonen-Thermoschockkammer gibt es zwei getrennte Temperaturbereiche. Die erste Zone ist kalt, die zweite heiß. Die Prüfprobe bewegt sich zwischen diesen beiden Bereichen hin und her. Wenn die Probe einer heißen Umgebung ausgesetzt werden soll, wird sie in die heiße Zone gebracht.
Wenn es eine kalte Umgebung benötigt, begibt es sich in die kalte Zone. Umgekehrt gilt: ein 3-Zonen-Thermoschockkammer verfügt über einen weiteren Bereich in seiner Anordnung. Neben der Heiß- und der Kaltzone gibt es eine dritte Zone, die als Umgebungszone bezeichnet wird. In dieser Zone herrscht etwa normale Raumtemperatur. Dadurch steht der Probe eine dritte Temperaturbedingung zwischen den heißen und kalten Bereichen zur Verfügung. Wenn Proben bei Raumtemperatur ruhen müssen, wird die Umgebungszone genutzt.
2. Temperaturänderung und Übergangsgeschwindigkeit
Bei Thermoschocktests spielt es eine große Rolle, wie schnell die Probe von einer Temperatur zur anderen wechselt. In dieser Hinsicht sticht die 2-Zonen-Kammer hervor. Warum? Weil sie nur zwei Temperaturzustände hat: heiß und kalt. Die Probe wird direkt zwischen der heißen und der kalten Zone hin- und herbewegt, sodass keine langen Wartezeiten entstehen.
Die 3-Zonen-Thermoschockkammer verfügt jedoch auch über eine dritte Zone (Umgebungszone). Das bedeutet, dass die Probe auch diese Zone durchlaufen oder sich dort für eine gewisse Zeit aufhalten muss. Dies bedeutet jedoch nicht, dass die 3-Zonen-Kammer immer langsamer ist. Die tatsächliche Geschwindigkeit hängt hauptsächlich von den Prüfeinstellungen und den Kammerbedingungen ab.
3. Prüfverfahren und Probenbewegung
Die Probe ist der Teil, der während des Thermoschocktests den Temperaturwechsel durchläuft. Ihre Bewegung variiert zwischen den beiden Thermoschockkammern. In einer 3-Zonen-Kammer beispielsweise hat die Probe einen weiteren Bereich, in den sie bewegt werden kann: die Umgebungszone. Diese Zone wird auf nahezu normaler Raumtemperatur gehalten. Die Probe kann von der heißen in die Umgebungszone oder von der Umgebungszone in die kalte Zone bewegt werden. Das hängt ganz von der Versuchsanordnung ab.
Die Platzierung der Probe in der Umgebungsbewegung ist für viele Materialarten von entscheidender Bedeutung. Im Gegensatz dazu wird in der 2-Zonen-Kammer ein Korb zum Transport der Probe verwendet. Dieser Korb bewegt die Probe wiederholt von der heißen Zone in die kalte Zone und zurück. Die Probe verweilt möglicherweise eine festgelegte Zeit in einer Zone, bevor sie in die andere Zone bewegt wird. Diese Bewegung von der heißen in die kalte Zone wird für die festgelegte Anzahl von Zyklen wiederholt.
4. Temperaturrückkehr und Stabilität
Nachdem eine Probe eine Heiß- oder Kaltzone verlassen hat, muss die Kammer für den nächsten Teil des Tests vorbereitet werden. Dies wird als Temperaturrückführung bezeichnet. Wenn die Probe beispielsweise die Kaltzone verlässt, muss diese Zone vor dem nächsten Zyklus wieder ihre eingestellte Temperatur erreichen. Dies ist ein weiterer Bereich, in dem sich 2-Zonen- und 3-Zonen-Schockkammern deutlich unterscheiden.
In einer 2-Zonen-Kammer müssen die Heiß- und Kaltzonen in der Regel ihre Temperatur wiederherstellen. Da sich die Probe zwischen diesen Zonen bewegt, müssen beide Zonen für den nächsten Schritt bereit sein. In einer 3-Zonen-Kammer hingegen muss auch die Umgebungstemperaturzone temperaturstabil sein und ihre Temperatur wiederherstellen können. Dadurch steht der Probe ein Bereich mit Normaltemperatur zur Verfügung, wenn dies für den Test erforderlich ist.

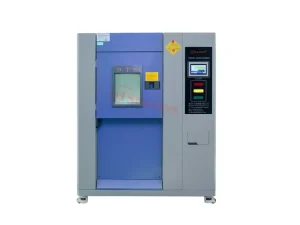

5. Flexibilität und Kontrolle testen
Wenn es um die Flexibilität geht, ist das 3-Zonen-System Thermoschockkammer ist der Gewinner. Wie ich oben bereits erwähnt habe, verfügt er über eine zusätzliche Umgebungszone. Dadurch steht Ihnen ein weiterer Temperaturbereich zur Verfügung. Wenn beispielsweise eine Probe bei Raumtemperatur aufbewahrt werden muss, brauchen Sie keine weitere Kammer zu verwenden.
Die Umgebungszone der 3-Zonen-Kammer unterstützt dies. Bei 2-Zonen-Kammern gibt es diese Umgebungszone jedoch nicht. Sie können die Probe lediglich von heiß nach kalt und von kalt nach heiß bewegen. Das bedeutet jedoch nicht, dass Sie keine Flexibilität bei der Temperatureinstellung haben. Sie können weiterhin verschiedene Temperaturbereiche steuern.
6. Umgebungseinflüsse und Temperaturanpassung
Manchmal muss ein Test nicht direkt von sehr heiß auf sehr kalt umschalten. Das Produkt muss auch eine gewisse Zeit lang bei normaler Raumtemperatur verbleiben. Dies wird als Umgebungsbelastung bezeichnet. Dadurch kann sich das Prüfstück vor der nächsten Temperaturänderung wieder näher an normale Bedingungen annähern.
Wenn dies die Anforderung für eine Probe ist, dann sind 3-Zonen-Kammern die ideale Lösung. Sie verfügen über eine echte Umgebungstemperaturzone, in der normale Raumtemperatur herrscht. So können Sie Ihre Probe problemlos in dieser Zone platzieren. Die 2-Zonen-Kammer ist jedoch nicht für die Exposition bei Umgebungstemperatur ausgelegt. Ihre Hauptaufgabe besteht darin, die Probe zwischen heißen und kalten Bedingungen zu bewegen. Wenn Sie einen Umgebungsschritt benötigen, muss der Prüfaufbau dies auf andere Weise bewältigen.
7. Energieverbrauch und Betriebseffizienz
Was den Energieverbrauch angeht, unterscheiden sich die 2-Zonen- und 3-Zonen-Thermoschockkammern voneinander. Grundsätzlich ist eine 2-Zonen-Kammer energieeffizienter. Warum? Der Grund liegt in ihrem einfachen Aufbau. Sie verfügt nur über zwei Zonen: die Heißzone und die Kaltzone. Diese beiden Bereiche müssen auf ihren eingestellten Temperaturen gehalten werden, während sich die Probe zwischen ihnen bewegt. Diese beiden Zonen verbrauchen weniger Energie als die 3-Zonen-Kammer.
Diese Schockkammer verfügt über einen zusätzlichen temperaturgeregelten Bereich. Neben der Heiß- und der Kaltzone gibt es noch eine Umgebungstemperaturzone. Das bedeutet, dass die Kammer einen weiteren Bereich hat, der geregelt und aufrechterhalten werden muss. Diese zusätzliche Zone verbraucht im Betrieb etwas mehr Energie. Man sollte jedoch bedenken, dass es falsch ist zu behaupten, dass jede 3-Zonen-Kammer mehr Energie verbraucht. Der tatsächliche Energieverbrauch hängt von der Bauweise, der Isolierung, dem Kühlsystem und den Temperatureinstellungen ab.
8. Probenumfang und Testkapazität
Wenn Sie große Bauteile oder mehrere Proben gleichzeitig prüfen, spielt die Prüfkapazität der Thermokammer eine wichtige Rolle. In der Regel verfügt eine 3-Zonen-Kammer über eine zusätzliche Umgebungszone. Der Innenraum ist also in drei statt in zwei Temperaturbereiche unterteilt. Dadurch können Sie mehr Proben unterbringen.
Dennoch hängt ihr ursprüngliches Fassungsvermögen vom Kammervolumen ab. Was die Probengröße betrifft, so nimmt die 3-Zonen-Kammer Proben entsprechend der Korbgröße auf. Eine 2-Zonen-Thermoschockkammer ist ursprünglich für kleine bis mittlere Probengrößen ausgelegt. Sie verfügt über einen einfacheren inneren Aufbau, da die Proben zwischen der heißen und der kalten Zone hin- und herbewegt werden.
9. Wartungsaufwand und einfache Bedienung
Der Wartungsaufwand hängt von der Komplexität der Kammer ab. Richtig? Bei der 2-Zonen-Thermoschockkammer ist die Einrichtung also einfacher. Es gibt nur zwei Zonen zum Kühlen und Heizen. Für Anfänger ist es daher viel einfacher, diese 2-Zonen-Kammer zu bedienen und zu verstehen. Weniger Zonen bedeuten auch weniger Wartungsaufwand.
Sie lassen sich leichter reinigen, warten und sogar austauschen. Eine 3-Zonen-Kammer verfügt jedoch über eine Umgebungszone, was sie etwas komplexer macht. In den Testprozess sind ein weiterer Bereich und zusätzliche Bedienelemente eingebunden. Das bietet Ihnen zweifellos mehr Testmöglichkeiten, ist jedoch auch mit einer komplexen Bedienung verbunden und erfordert entsprechende Kenntnisse. Der Bediener muss verstehen, wie sich die Probe zwischen allen drei Zonen bewegt und wie die einzelnen Zonen gesteuert werden müssen.
10. Anschaffungskosten und langfristige Aufwendungen
Schließlich gibt es noch die Anschaffungskosten, die bei 3-Zonen- und 2-Zonen-Thermoschockkammern variieren. Die Kosten hängen hauptsächlich von der Komplexität des Systems ab. Eine 2-Zonen-Kammer verfügt über einen einfacheren Aufbau mit einer Heiß- und einer Kaltzone. Dadurch ist sie oft die kostengünstigere Option. Wenn Ihre Tests nur diese beiden Temperaturbedingungen erfordern, müssen Sie kein zusätzliches Geld für eine dritte Zone ausgeben.
Eine 3-Zonen-Kammer verfügt über eine zusätzliche Umgebungszone. Das macht sie teurer. Sie zahlen für zusätzliche Flexibilität bei den Prüfungen. Dies ist sinnvoller, wenn Sie diese zusätzliche Temperaturbedingung für Ihr Produkt tatsächlich benötigen. Auch nach dem Kauf der Kammer fallen Kosten an. Beide Typen verbrauchen Strom und müssen gereinigt, gewartet, kalibriert und gelegentlich repariert werden. Bei 3-Zonen-Kammern gibt es jedoch mehr Teile, die gewartet werden müssen, was die Wartungskosten erhöhen kann.

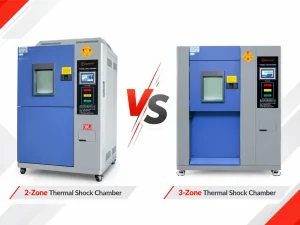

Fazit: 2-Zonen- vs. 3-Zonen-Thermoschockkammern: Für welche sollten Sie sich entscheiden?
Es gibt keine allgemeingültige beste Wahl zwischen einer 2-Zonen- und einer 3-Zonen-Thermoschockkammer. Ihre Entscheidung hängt von Ihren Anforderungen ab.
Für einfache Thermoschocktests von heiß auf kalt sollten Sie eine 2-Zonen-Kammer wählen. Diese weist einen einfacheren Aufbau auf, ist oft leichter zu bedienen und zu warten und kostengünstiger. Wenn Ihre Prüfung jedoch heiße, kalte und normale Raumtemperaturbedingungen erfordert, ist eine 3-Zonen-Kammer die bessere Wahl. Die zusätzliche Zone bietet Ihnen mehr Möglichkeiten zur Durchführung des Tests.
In diesem Leitfaden habe ich die wichtigsten Unterschiede zwischen 2-Zonen- und 3-Zonen-Kammern erläutert. Diese Unterschiede vermitteln Ihnen ein besseres Bild von den tatsächlichen Vor- und Nachteilen der beiden Varianten. Sie sollten Ihre Wahl daher anhand Ihrer Bedürfnisse treffen. Ein 2-Zonen-Modell ist sinnvoll, wenn Sie vor allem schnelle Wechsel zwischen heiß und kalt benötigen. Sie müssen nicht extra für eine Raumtemperaturzone bezahlen, die Sie gar nicht nutzen werden.
Zudem ist es einfacher zu bedienen und zu warten. Ein 3-Zonen-Modell ist jedoch praktisch, wenn Ihr Prüfplan einen Schritt bei Raumtemperatur vorsieht. Es ist zwar teurer, doch die Flexibilität bei den Prüfungen gleicht dies aus. Manche Proben müssen bei Raumtemperatur gelagert werden. Die Raumtemperaturzone bietet genau diese Bedingungen. Wenn Ihre Tests also eine Exposition bei Raumtemperatur erfordern, sollten Sie sich keine Gedanken über die Kosten machen, sondern sich aus Gründen der Flexibilität für dieses Modell entscheiden.
