Как вы можете заметить, разные материалы по-разному реагируют на приложенную силу. Одни могут растягиваться и возвращаться в исходное положение, а другие — быстро ломаться. Верно? Это поведение очень важно для инженеров и производителей при выборе подходящего материала. Но задумывались ли вы, как они определяют растяжимость материала? Именно здесь пригодится руководство по кривой «напряжение-деформация». Но если вы впервые сталкиваетесь с этим термином, он может показаться вам слишком техническим. Однако не беспокойтесь! Это руководство по кривой «напряжение-деформация» вам поможет. Вы узнаете, что представляет собой эта кривая, как она строится и как используется в реальной жизни. Итак, приступим.
Что такое кривая «напряжение-деформация»?
Кривая «напряжение-деформация» — это простой график, который показывает, как материал реагирует при воздействии силы. По сути, он отражает взаимосвязь между напряжением, действующим на материал, и деформацией, вызванной этим напряжением. Как правило, на этом графике напряжение откладывается по вертикальной (Y) оси, а деформация — по горизонтальной (X) оси.
Проще говоря, графики «напряжение-деформация» дают четкое представление о прочности материала. Они показывают, насколько материал способен выдерживать нагрузки и при каких условиях он в конечном итоге деформируется. Эта информация чрезвычайно важна. Почему? Дело в том, что в инженерии и производстве каждый материал выполняет свою особую функцию. Материал, который должен работать в тяжелых условиях, должен быть достаточно прочным, чтобы выдерживать напряжения и нагрузки.
Эта кривая «напряжение-деформация» в основном позволяет оценить несущие свойства и прочность материала. Кроме того, этот график помогает одновременно определить ударную вязкость, жесткость, пластичность и упругость. Это позволяет инженерам и производителям избежать выбора неподходящего материала для критически важных применений.
Как строится кривая «напряжение-деформация»? Пошаговая инструкция
Помните, что кривая «напряжение-деформация» не строится на догадках. Существует специальная процедура испытаний, называемая испытанием на растяжение. В ходе этого испытания к материалу аккуратно прикладывается усилие, что позволяет инженерам измерить его реакцию. Итак, давайте пошагово разберем, как строится эта кривая «напряжение-деформация».
Шаг 1: Подготовьте и поместите образец в испытательную машину
Самым первым этапом построения кривой «напряжение-деформация» является подготовка образца. Образец — это, по сути, кусок материала, о котором вы хотите получить информацию. Это может быть пластик, резина, металл или любой другой материал. При его подготовке сначала необходимо вырезать из него кусок определенной формы и размера в соответствии со стандартными правилами испытаний.
Помните: если вы не будете соблюдать стандарты нарезки, результаты будут неточными. Но перед нарезкой необходимо зафиксировать исходную длину и площадь поперечного сечения образца, так как эти данные понадобятся позже. Когда образец будет готов, поместите его в машину для испытания на растяжение. Машина оснащена прочными зажимами, которые надежно удерживают образец с обоих концов. Поэтому убедитесь, что образец надежно закреплен в этих зажимах и не подвержен перемещениям или вибрации.
Шаг 2: Приложение нагрузки и измерение деформации
После того как вы закрепили образец внутри испытатель на растяжение, Начинается собственно испытание. Машины для испытания на растяжение растягивают образец с обоих концов с медленной, контролируемой скоростью. Усилие прикладывается постепенно, а не сразу. Такое постепенное увеличение усилия позволяет заметить каждое, даже самое незначительное изменение в образце. Сначала, когда усилие невелико, вы можете не заметить никаких видимых изменений.
Однако по мере увеличения усилия, создаваемого машиной, длина и форма образца изменяются. Это явление мы называем деформацией. Специальные датчики, установленные на испытательной машине, непрерывно измеряют степень растяжения образца. На протяжении всего испытания машина непрерывно измеряет как нагрузку, так и деформацию.
Шаг 3: Расчет значений напряжений и деформаций
Вы уже рассчитали значения силы и деформации. Верно? Но этих двух исходных измерений недостаточно для описания реального поведения материала. Поэтому далее вам необходимо вычислить значения напряжения и деформации на основе этих данных. Как это сделать? На самом деле напряжение показывает, какая сила действует на материал. Для его расчета воспользуйтесь следующей формулой.
Напряжение = Сила ÷ Первоначальная площадь
Этот расчет покажет, какая сила действует на каждую единицу площади материала. Более высокое значение напряжения означает, что на материал действует более сильная внутренняя нагрузка. Теперь, после расчета напряжения, пришло время рассчитать деформацию. Деформация — это, по сути, степень удлинения материала по сравнению с его исходной длиной. Для этого можно воспользоваться следующей формулой.
Деформация = Изменение длины ÷ Первоначальная длина

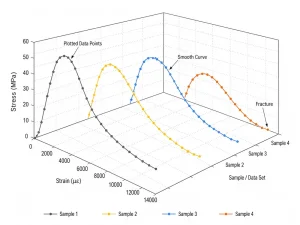

Шаг 4: Постройте график данных для построения кривой
Теперь у вас есть все необходимые расчеты и данные по растягивающему напряжению. Последний шаг — нанести все эти значения на график. Так получается кривая «напряжение-деформация». Нанесите значения деформации на горизонтальную (x) ось, а значения напряжения — на вертикальную ось. Затем каждая пара «напряжение-деформация» отмечается в виде точки. Например, если напряжение составляет 20 МПа, а деформация — 0,001, то в этой точке размещается точка.
То же самое делается со всеми остальными значениями. После построения графиков всех значений соедините их плавной линией. Эта линия и будет кривой «напряжение-деформация». Она постепенно покажет, в каких участках материал вел себя жестко или гибко, когда началась необратимая деформация и когда он в конце концов разрушился. Изучив такое поведение материала, инженеры могут определить его фактическую прочность и правильность применения.
Основные участки кривой «напряжение-деформация»
Теперь у вас есть базовые знания о том, как строить кривые «напряжение-деформация». Верно? Но далее вам также нужно научиться правильно интерпретировать эти кривые. В этом вам помогут различные участки кривой. Итак, давайте рассмотрим эти участки кривой «напряжение-деформация» и разберемся, что они означают.

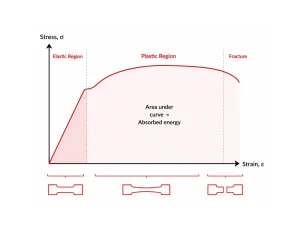

1. Эластичная область
Первый этап или область на кривой «напряжение-деформация» — это область упругости. Это тот момент, когда материал только начинает деформироваться, но не деформируется полностью. Как я уже упоминал выше, сначала машина прикладывает к образцу очень небольшое усилие. В этот момент материал начинает растягиваться, но это изменение носит временный характер. Внутренняя структура материала нарушается лишь незначительно. Если в любой момент в пределах этой области убрать усилие, материал вернется к своей первоначальной форме и размеру. Это демонстрирует гибкость материала.
2. Точка текучести
После окончания упругой области на кривой «напряжение-деформация» начинается линия текучести. Это этап, на котором материал начинает деформироваться необратимо. До этого момента, если убрать нагрузку, материал вернётся в исходное состояние. Однако после достижения линии текучести материал начинает необратимо изменять свою форму. Теперь, даже если убрать силу, материал не вернет свою первоначальную форму или размер.
3. Регион Пластик
Третьим участком кривой «напряжение-деформация» является область пластичности, которая начинается сразу после предела текучести. В этой области материал продолжает растягиваться и деформироваться при увеличении прикладываемого усилия. Однако эта деформация теперь является необратимой. Это означает, что материал никогда не сможет вернуться в исходное положение. Любые изменения размера, формы или длины материала в этой области будут необратимыми. Область пластичности указывает предельное значение деформации материала до его разрушения.
4. Предел прочности при растяжении (UTS)
Предел прочности при растяжении (UTS) — это высшая точка на кривой «напряжение-деформация». Он отражает максимальное напряжение, которое материал способен выдержать, прежде чем начнет терять прочность. На этом этапе материал достигает предела растяжения и находится в непосредственной близости от разрушения. Однако он пока не разрушается. Таким образом, эта стадия показывает инженерам максимальную нагрузку, которую материал может выдержать, прежде чем начнутся внутренние разрушения. Поэтому они всегда следят за тем, чтобы материал никогда не использовался вблизи предела UTS.
5. Точка излома
Наконец, на кривой «напряжение-деформация» имеется точка разрушения, в которой материал фактически разрывается. В этот момент материал достигает предела растяжения. Он больше не способен выдерживать приложенную силу и начинает истончаться. После этого он окончательно разрушается и не может больше сопротивляться дальнейшему воздействию силы. На этом этапе речь идет, прежде всего, о прочности материала. Некоторые материалы могут разрушаться без каких-либо предупреждающих признаков, таких как утоньшение. Однако некоторые сначала растягиваются до предела, становятся тонкими, а затем разрушаются.
Факторы, влияющие на кривую «напряжение-деформация»
Помните, что кривые «напряжение-деформация» не всегда остаются одинаковыми при любых условиях для всех материалов. Их форма и поведение могут меняться в зависимости от различных факторов. Поэтому, прежде чем приступить к их рассмотрению, давайте обсудим факторы, которые действительно влияют на кривую «напряжение-деформация».
-
Тип материала:
Как вы знаете, у каждого материала свои прочность на разрыв. Это означает, что каждый из них по-разному реагирует на приложенную силу. Именно поэтому кривая также меняется в зависимости от этого. Например, резина легко растягивается и демонстрирует длинную кривую перед разрывом. Сталь, напротив, оказывает большее сопротивление растяжению и демонстрирует более крутую кривую. Аналогично, хрупкие материалы практически не имеют области пластичности и разрываются внезапно.
-
Температура:
Температура сильно влияет на поведение материала. Как именно? Дело в том, что при повышении температуры большинство материалов становится более мягким. Поэтому они легче деформируются. В этом случае при той же нагрузке они растягиваются сильнее, что изменяет форму кривой «напряжение-деформация». Однако при понижении температуры материалы часто становятся более твердыми. Это означает, что они будут сопротивляться деформации, но внезапно разрушатся, не растягиваясь. Все это также изменяет кривую «напряжение-деформация».
-
Скорость деформации:
Скорость деформации определяет, с какой скоростью материал растягивается или подвергается нагрузке. Если испытательная машина Если растягивать материал медленно, у него будет больше времени на адаптацию и деформацию. В результате кривая в этом случае будет иметь острый изгиб и отличаться по форме. Но если скорость деформации будет очень высокой, материал может стать хрупким, и кривая будет иметь иной вид.
-
Термическая обработка:
Возможно, вы слышали, что во многих случаях материалы подвергаются термической обработке. Это процесс, при котором заготовка нагревается и быстро охлаждается с целью изменения её внутренней структуры. Способ проведения такой термической обработки также влияет на кривую «напряжение-деформация». Как именно? Предположим, что сталь нагревают, но охлаждают медленно (отжиг) — она станет более мягкой. Теперь она не будет быстро разрушаться под воздействием силы и будет демонстрировать иные кривые. С другой стороны, быстрое охлаждение (закалка) может сделать ее более твердой, но и более хрупкой. Эти изменения напрямую влияют на кривую, смещая предел текучести, предел прочности и прочность.
Некоторые типичные области применения кривой «напряжение-деформация»
Кривая «напряжение-деформация» — это не просто теоретическая концепция, о которой пишут в учебниках. На самом деле она находит широкое применение в реальной жизни. Она играет ключевую роль в инженерии и производстве. Чтобы лучше понять это, давайте разберемся, в каких конкретно случаях эта кривая оказывается полезной.
| Область применения | Использование кривой «напряжение-деформация» |
| Строительство (здания и мосты) | Выбор материала |
| Автомобильная промышленность | Безопасность при столкновениях и конструкция кузова |
| Аэрокосмическая инженерия | Оптимизация прочности при снижении веса |
| Конструкция машин | Долговечность и грузоподъемность |
| Проекты в области гражданского строительства | Поведение конструкции под нагрузкой |
| Лаборатории по испытанию материалов | Сравнение свойств материалов |
| Медицина | Безопасная конструкция имплантата |
Заключение
Поведение каждого материала в этом мире в значительной степени зависит от приложенной силы. Некоторые материалы легко выдерживают большие нагрузки, а другие быстро разрушаются. Чтобы понять это поведение, на помощь приходят кривые «напряжение-деформация». Это простое изображение того, как ведет себя материал под действием определенной приложенной силы. Проще говоря, она показывает фактическую прочность материала, предел деформации и способность к растяжению. Когда новички знают все это, они могут принимать обоснованные решения при выборе материала. Именно поэтому эта кривая стала необходимой для проектирования безопасных зданий, прочных машин, надежных транспортных средств и т. д.
